Détecteur de corrosion des soudures par Ultrasons MANTIS
M2M Mantis™ est un détecteur de défauts robuste et léger offrant UT, PAUT, TOFD et TFM via l'interface utilisateur simplifiée Capture™. Basé sur une architecture 16: 64PR avec trois modèles différents, Mantis répond aux applications générales et avancées sans compromis de productivité.
Puissant logiciel Capture intégré, avec des outils d'analyse avancés (dimensionnement automatique, affichage des données 3D, couture)
Idéal pour une configuration, une inspection, une analyse et des rapports rapides, couvrant l'intégralité de votre tâche d'inspection
RMS Control ready (scanner motorisé) Versions PC disponibles pour la configuration et l'analyse des données compatibilité des fichiers avec ceux obtenus avec le Gekko Connectivité pour l'assistance à distance ou l'inspection à distance (Wi-Fi ™, USB 3.0 et Gigabit Ethernet)
Avantages
- Boîtier robuste et portable renforcé conçu pour IP65
- Compact et léger pour une utilisation facile
- Technologie d'écran tactile résistif (compatible avec les gants, non sensible à la poussière / l'eau)
- Capacité de stockage élevée - SSD de 128 Go
- Connecteurs d'encodeur IPEX PA, LEMO-00 UT et LEMO-16
- Adaptateur Easy Latch intégré disponible
Vidéo
Spécifications

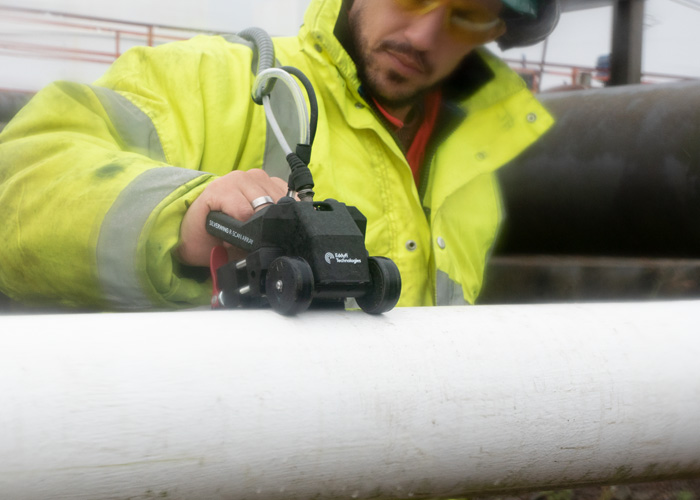

R-Scan Array - Solution semi-automatisée de cartographie de la corrosion
Le système R-Scan Array est la solution parfaite pour l'inspection de composants géométriques complexes, y compris les surfaces courbes, les plaques planes, les pipelines et les zones d'accès restreint. La solution polyvalente de cartographie de la corrosion Phased Array (PA) semi-automatisée fonctionnant sur batterie avec des capacités de collecte de données intégrées offre une dextérité et une précision d'inspection améliorées.

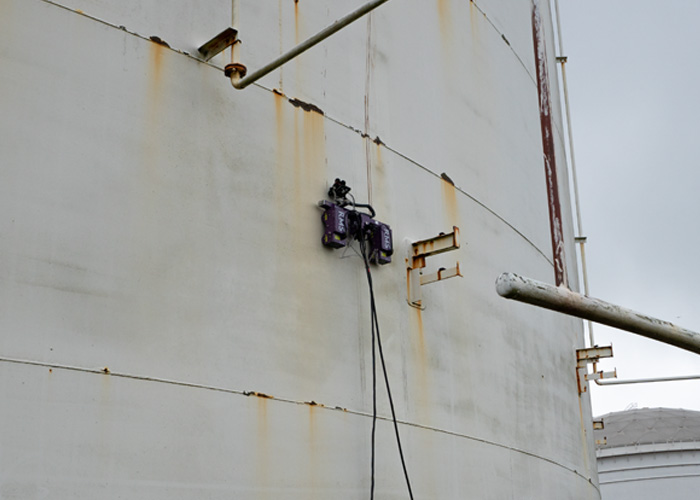

RMS PA - Solution automatisée de cartographie de la corrosion
RMS PA et Mantis pour fournir un système d'inspection à ultrasons multiéléments à accès à distance à grande vitesse avec phase.
Il est conçu pour évaluer l'état des réservoirs de stockage, des pipelines, des récipients sous pression et d'autres équipements critiques. Il s'intègre bien dans les programmes d'inspection soutenant les processus de gestion de l'intégrité, garantissant un fonctionnement efficace et fiable.

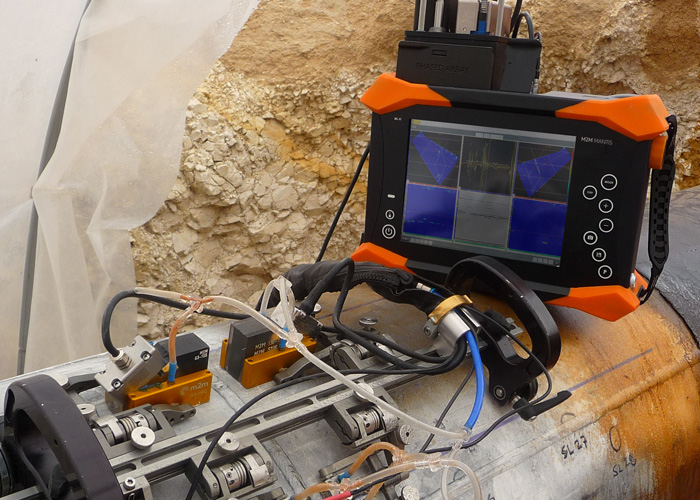

Inspection des soudures avec PAUT et TOFD
Mantis peut effectuer l'inspection des soudures de composants géométriques simples et complexes, notamment les surfaces courbes, les plaques plates, les pipelines et les zones d'accès restreint. L'importation de superposition CAO personnalisée simplifie l'analyse et peut réduire les fausses alertes.
Dimensions
311 × 220 × 95 mm
Poids
4,2 kg (avec batterie)
Autonomie
4h (batterie remplaçable à chaud)
Affichage
Écran résistif à contraste élevé de 8,4 pouces
Résolution
1024 × 768 px
Espace de stockage
SSD de 128 Go
Classement IP
IP65
Plage de température de fonctionnement avec batterie
-10 ° C à 45 ° C
Plage de température de stockage avec batterie
-10 ° C à 60 ° C
Résistance aux chocs
Selon MIL-STD-810G 1
