Détecteur de corrosion sous isolation LYFT

Programmes CUI redéfinis

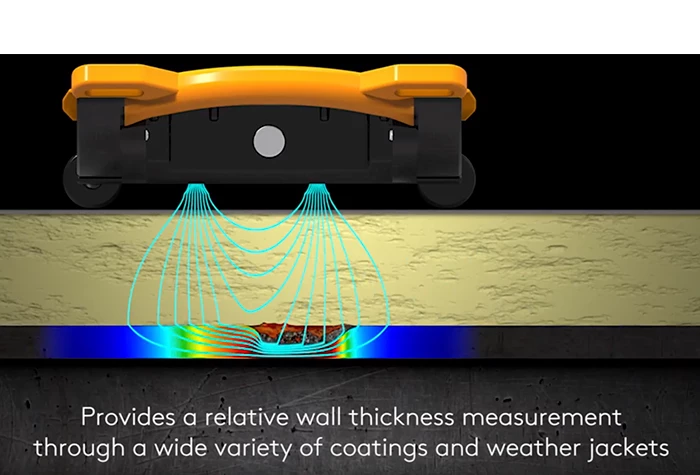

La corrosion sous isolation (CUI) est peut-être le plus gros problème d’intégrité des actifs non résolu dans l’industrie. Les méthodes actuelles pour mesurer l’épaisseur de paroi sur l’isolation (Liftoff) sans l’enlever ont toutes de sévères limites. Lyft^® est une solution à haute performance réinventant le courant de Foucault pulsé (PEC).

Lyft peut scanner à travers une isolation épaisse, ainsi que des manteaux en aluminium, en acier inoxydable et en acier galvanisé. Il bénéficie également d’une gamme de PECA, de PEC à élément unique et de sondes spécifiques à une application pour prendre en charge diverses applications. Qui d'autre qu'EddyFi réinventerait une technique par courants de Foucault, intégrerait un tableau hautement productif à la solution et redéfinirait complètement les programmes CUI



Logiciel automatisé pour des résultats fiables et reproductibles

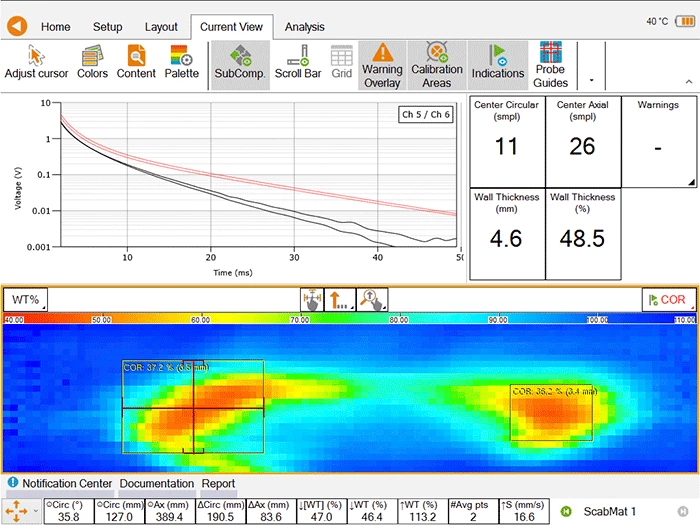

Lyft regorge d’automatismes et d’algorithmes avancés qui suppriment la dépendance propre à l’opérateur, grâce à la puissance de la technologie SmartPULSE™. Il optimise automatiquement les paramètres de l’émetteur et du récepteur (gain, durée, seuils temporels, filtres, etc.). SmartPULSE ajuste également les mesures d’épaisseur de paroi (WT) pour assurer des performances et une répétabilité optimales, tout en limitant la nécessité d’une connaissance avancée du courant de Foucault pulsé. Le logiciel multicouche convivial comprend également plusieurs fonctionnalités innovantes, notamment l'imagerie C-scan en temps réel (mode grille et mode dynamique), la mesure complète de l'épaisseur de paroi (corrosion ID et OD), ainsi que la gestion et le compte rendu complets de l'inspection capacités.







Unique à Lyft : outil de mesure de l’épaisseur de paroi pour les petits défauts

Le sous-dimensionnement est un phénomène bien connu des PEC, où les défauts plus petits que la zone moyenne de la sonde semblent moins profonds qu’ils ne le sont réellement. L’outil d’épaisseur de paroi compensée (CWT) de Lyft atténue le phénomène en quantifiant l’épaisseur de paroi minimale d’une région spécifique dans un C-scan. Les algorithmes spécialisés de l’outil CWT ont isolé la contribution d’un défaut au signal A-scan afin de calculer plus précisément l’épaisseur minimale de sa paroi.



Logiciel d’analyse de bureau

Lyft PRO permet une analyse avancée des données Lyft et dispose de la même interface utilisateur graphique que le logiciel Lyft, facilitant ainsi l’acquisition des connaissances et la mise à profit de structures de données plus grandes. Cela se traduit par l’acquisition des données par les instruments Lyft sur le terrain, tandis que les analystes s’efforcent d’extraire de la valeur des données acquises. Lyft PRO facilite la planification des inspections de plusieurs instruments Lyft. Le logiciel comporte également des fonctionnalités permettant de générer des rapports plus riches et des outils permettant de relier les paramètres d’étalonnage entre les zones d’analyse. Disponible gratuitement pour les abonnés au logiciel Lyft



SurfacePro3D est un logiciel avancé de visualisation et de création de rapports conçus pour créer automatiquement des composants et superposer des données C-scan assemblées. Utilisez-le pour importer des rapports Lyft, créer des composants 3D et associer des nuanciers de couleurs automatiquement. Importez, exportez, créez et modifiez facilement des modèles de rapport. Compilez et fusionnez les données de contrôle avec les images, les paramètres de contrôle et les tableaux de défauts associés pour des rapports rapides et convaincants

Performance optimisée pour l’épaisseur et le décollement des murs La solution Lyft comprend plusieurs tailles de sondes plug-and-play pour un bon équilibre entre l’épaisseur de la paroi et le soulèvement.

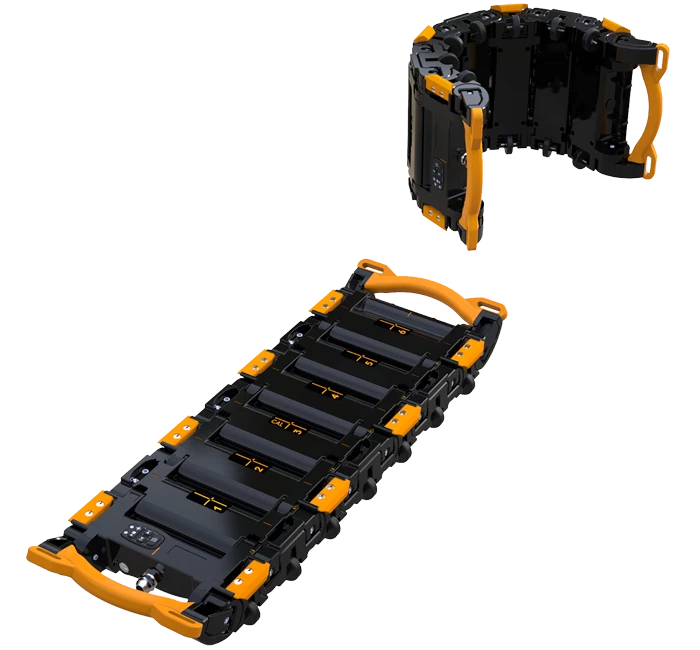

La sonde PECA à haute productivité est capable de couvrir une seule passe de 457 mm en mode dynamique codé en grille ou haute résolution. Il supporte les épaisseurs de métal de 6 à 25 mm, les isolants de 0 à 102 mm et les gaines de protection en acier inoxydable et en aluminium. L’évaluation de l’IUC n’a jamais été aussi rapide, améliorant jusqu’à 10 fois la productivité globale de l’inspection.

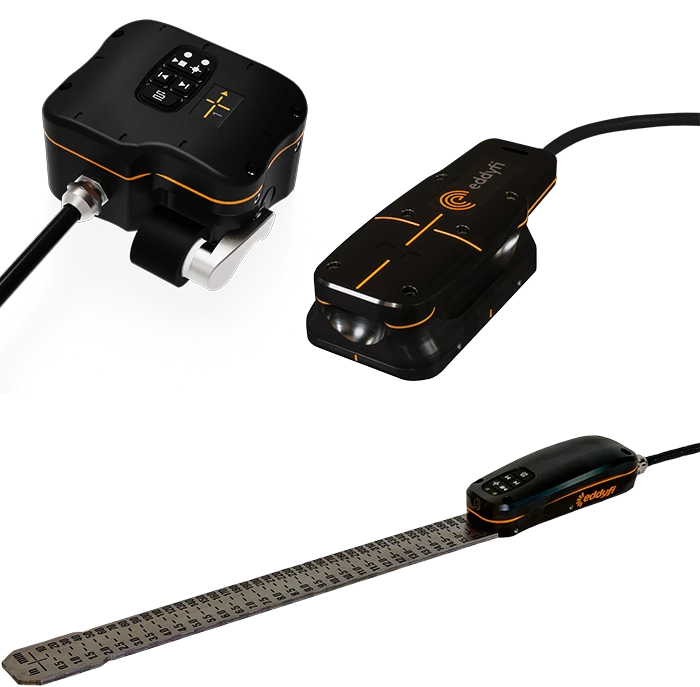

La famille de sondes PEC à élément unique supporte des épaisseurs de métal jusqu’à 100 mm, une isolation jusqu’à 300 mm et des gaines en acier inoxydable/aluminium/acier galvanisé. Ils complètent les sondes matricielles lors d’inspections à accès restreint, de petits tuyaux et de composants épais.



Sondes spécifiques à l’application

La sonde PECA haute résolution, en instance de brevet, est spécialement conçue pour l’inspection des croûtes et des blisters liés à la corrosion. En utilisant un ensemble de doubles capteurs capables de triangulation spatiale, la sonde permet de détecter les défauts les plus minimes possible avec la technologie PEC. Il supporte les épaisseurs de métal de 3 à 19 mm, les isolants de 0 à 50 mm et une couverture en un seul passage de 75 mm en mode dynamique ou réseau.



La sonde de fond de réservoir permet l’inspection en service des anneaux annulaires de réservoir de stockage. Avec sa lame en titane ultramince de 4,8 mm d’épaisseur, la sonde peut glisser jusqu’à 400 mm sous les bords du fond du réservoir, en évaluant l’épaisseur de paroi restante de cette région critique exposée à la corrosion. Les télécommandes intégrées et les voyants d’état sont également parfaits pour une utilisation par une seule personne.



La sonde de revêtement en acier galvanisé (PEC-GS), en instance de brevet, est spécialement conçue pour améliorer les capacités de détection et la précision du dimensionnement en réduisant les dimensions de l’empreinte à la normale. La conception neutralise les interférences de la gaine, améliorant ainsi la pénétration du signal et empêchant les vibrations de générer un rapport signal sur bruit inégalé.





Sondes Splash zone et Underwater

La sonde splash zone peut s’attaquer aux applications en mer grâce à sa conception robuste, son étanchéité jusqu’à 15 m en mode réseau et son câble de 25 m. La sonde de zone d’éclaboussure est suffisamment flexible pour supporter le métal jusqu’à 76 mm d’épaisseur et l’isolation ou la croissance marine jusqu’à 203 mm d’épaisseur.

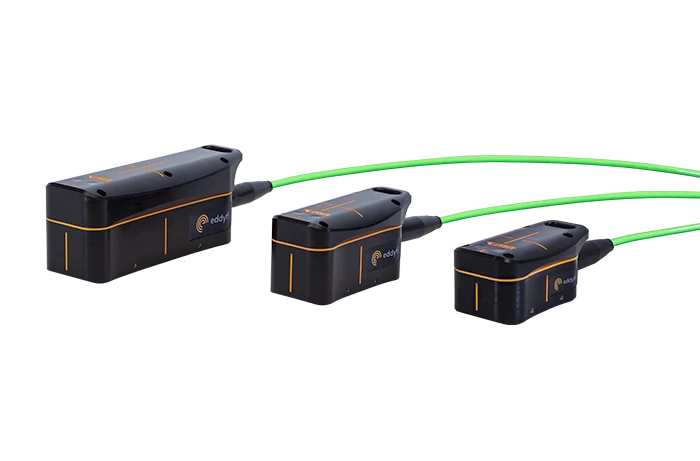

Les sondes sous-marines peuvent s’adresser à des applications en mer plus profondes. Ils sont étanches jusqu’à 100 m et, grâce à la longue rallonge, sont utilisés avec Lyft en mode mappage en grille. Les voyants d’état intégrés garantissent un meilleur contrôle et une meilleure synchronisation avec l’équipe de dessus. Les sondes peuvent être utilisées sur des métaux d’une épaisseur maximale de 100 mm, ainsi que sur des isolants et des matériaux marins jusqu’à 300 mm.

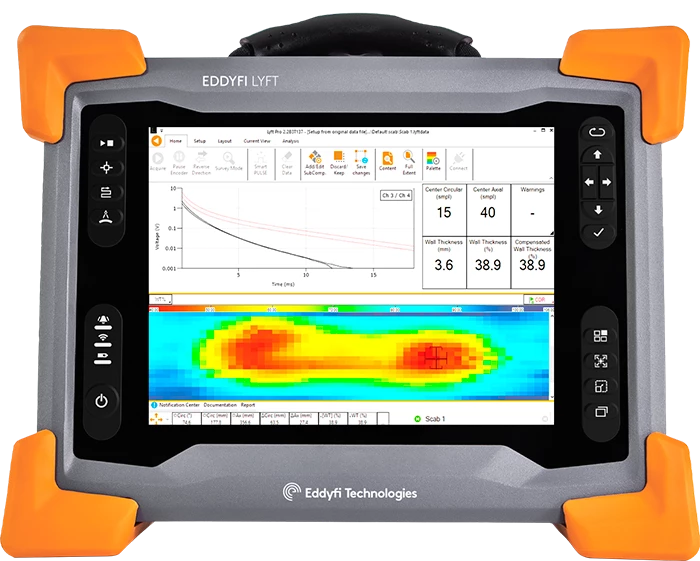

Le meilleur de la PEC dans un instrument portable

L’instrument Lyft est scellé et conçu pour IP65. Son boîtier en alliage de magnésium est résistant, résistant à l’eau et à la poussière, et se refroidit sans échange d’air externe. Le support réglable, la poignée supérieure et les quatre points d’ancrage d’angle le rendent pratique pour les inspections sur site. Le PC Windows® intégré et portable offre des fonctionnalités standard de connexion en tout lieu et des outils de productivité avancés qui optimisent les tests sur le terrain. L’affichage à DEL de qualité supérieure de 26,4 cm est optiquement lié, non réfléchissant, livré avec un verre renforcé de 3 mm, et est conçu pour les mains gantées, quelles que soient les conditions d’éclairage. Le système est également livré avec deux batteries remplaçables à chaud pour un fonctionnement prolongé.

INSTRUMENTS

Dimensions (L x I x D)

355 × 288 × 127 mm

Poids (Avec piles)

6,6 kg

Nombre de canneaux

7

Affichage

• 26,4 cm
• Multicouches
• Non réfléchissant (revêtement AR)
• Anti-empreintes digitales (revêtement oléophobe)
• 3 mm de verre renforcé chimiquement
• LCD et écran tactile liés optiquement
• Amélioration passive de la lumière noire

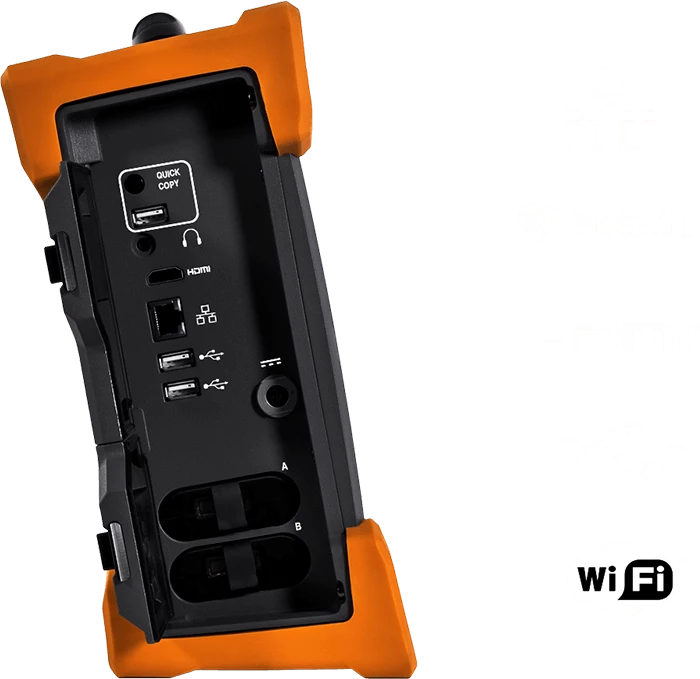

Connectivité

Ethernet Gigabit, Wi-Fi™, Bluetooth^®, 3 × USB 2.0

PERFORMANCE

Acquisition dynamique des données

Jusqu'à 15 points/s

Vitesse de numérisation dynamique

Jusqu'à 75 mm/s

Grille de numérisation

Instantané, moins de 1 seconde (typique)

SmartPULSE

• Configuration automatique des paramètres émetteur-récepteur PEC
• Sensibilité totale de l’épaisseur (détection des défauts OD et ID)
• Mesures fiables, même en cas de variations de décollage, de chevauchement de manteaux, de sangles et de croûtes
• Optimisation de la répétabilité
• Étalonnage en un point (sur le mur nominal ou une valeur d’épaisseur connue) et normalisation automatique

SONDES

Caractéristiques

• Clavier de commande a distance
• Connecteur Fischer Lyft 27 broches
• Câble robuste de 5 m
• Prise en charge de l'encodeur universel à prince

Épaisseur nominale de la paroi

Jusqu'à 100 mm

Isolation (décollage)

• PECA-6CH-MED : 0–102 mm
• PEC-152G2 : 0 à 305 mm
• PEC-089-G2 : 0–203 mm
• PEC-025-G2 : 0–76 mm

Plus petit volume de défaut détectable

15% du volume de l’empreinte (empreinte × épaisseur du mur)

Min. épaisseur de paroi restante mesurable

15 % de la valeur nominale

Veste de protection contre les intempéries

• Acier inoxydable jusqu’à 1,5 mm
• Aluminium jusqu’à 1 mm
• Acier galvanisé jusqu’à 1 mm

Diamètres de tuyau

Jusqu'à 25 mm

Températures d'essai

• Plage de température de la structure en acier au carbone : -150–500 °C
• Température maximale de la gaine extérieure pour un fonctionnement en contact direct : 70 °C
• Température maximale de la veste de protection contre les intempéries avec le sabot de sonde : 120 °C
