Inspection des tubes et des réseaux de surface ECTANE 3

ECTANE3 | Eddyfi Technologies

Avec plus d'un millier d'unités sur le terrain, l'Ectane 3 a permis de réaliser des inspections électromagnétiques avancées dans le monde entier depuis plus d'une décennie. L'unité de troisième génération est certifiée IP65 et prend en charge une dixième technologie, Remote-Field Array (RFA) pour les tubes avancés.

La référence incontestée pour les tests avancés de tubes d'échangeurs de chaleur et de réseaux de courants de Foucault de surface, Ectane® 3 apporte la puissance de la technologie Remote-Field Array (RFA) pour les inspections d'échangeurs de chaleur ferreux.

Vraiment une version triple menace, Ectane 3 et la version 5.1 du logiciel Magnifi® prennent en charge la nouvelle famille de sondes RFA offrant une imagerie C-scan haute résolution à des vitesses d'inspection de test à distance. Avec une couverture de données accrues à proximité des fonctionnalités externes, une meilleure probabilité de détection et une meilleure morphologie des défauts, vous avez exactement ce qu'il faut pour passer l'appel en toute confiance.

La meilleure technologie pour montrer les vraies couleurs de votre échangeur de chaleur.

Réseau de champ distant (RFA)

La nouvelle famille de sondes RFA améliore les performances des inspections et des analyses grâce à l'ajout d' un C-scan haute résolution et d'une couverture de données accrues plus proche que jamais des caractéristiques externes. La conception de la sonde RFA combine un réseau de bobines haute densité avec des bobines conventionnelles dotées de deux pilotes. Chaque détail ayant été pris en compte est évident avec de nouveaux dispositifs de centrage situés aux deux extrémités de la sonde pour maintenir un décollage constant et fournir une réponse de signal de meilleure qualité.

Ectane établit la norme en matière d'inspections avancées de tubes électromagnétiques et de surfaces. Offrant une large gamme de fréquences de 5 Hz à 10 MHz, huit entrées de canaux et jusqu'à 32 intervalles de temps, l'instrument peut s'attaquer à un large éventail d'applications. De conception modulaire, les 11 modèles d'Ectane 3 sont évolutifs et peuvent être équipés ultérieurement pour répondre à vos besoins d'inspection. L'unité est disponible en trois configurations de matrice différentes : 64, 128 ou 256 éléments avec prise en charge de 10 technologies.

Vignette
Vignette
Vignette

Avantages

  • Certifié IP65 pour résister aux environnements de terrain les plus difficiles
  • Technologie de réseau à distance
  • C-scan haute résolution
  • RFA le dernier ajout technologique avancé
  • 10 technologies en un seul instrument
  • Integrated SmartMUXTM multiplexeur intégré pour inspections à champ lointain multiéléments
  • Conception portable et robuste
  • Certifié IP65, offrant une résistance à la poussière et à l'eau
  • Fonctionne sur batterie avec une autonomie de 8 heures

Vidéo

Spécifications

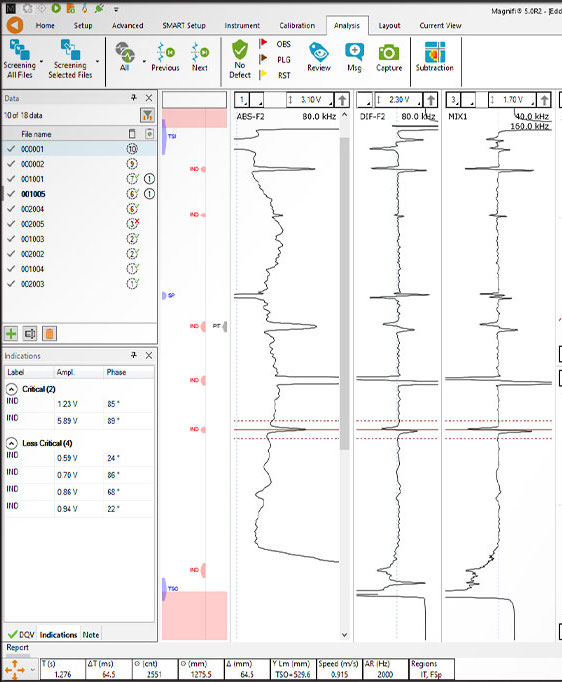

L'imagerie C-scan haute résolution offre de meilleures informations sur la morphologie des défauts. Magnifi 5 La version 5.1 du logiciel Magnifi intègre des outils dédiés aux inspections RFA, y compris, mais sans s'y limiter, un assistant de configuration étape par étape pour les sondes, des outils d'étalonnage dédiés pour relier les signaux conventionnels et C-scan, et la prise en charge de l'affichage de l'impédance et du plan de tension pour l'ABS canaux. De plus, il intègre le module AI-ECT 2.0 pour la détection ECT des défauts sous les plaques de support.

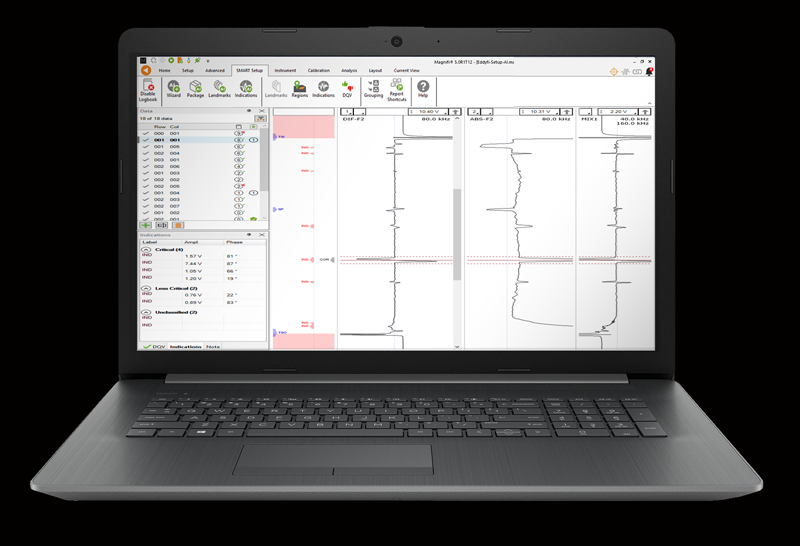

MAGNIFI5



L'imagerie C-scan haute résolution offre de meilleures informations sur la morphologie des défauts.

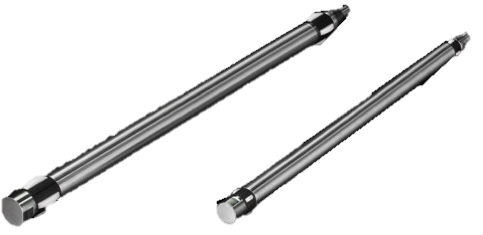

RFA PROBE



Ne laissez aucun gros défaut derrière vous grâce à la détection par IA en instance de brevet offrant un examen instantané par les pairs, quelle que soit l'heure de la journée, pour les inspections de bobines ECT.

ECTAN 3



INSTRUMENT

Dimensions

279,6 × 254,0 × 158,8 mm

Poids

Avec piles 6,8 kg

Sans piles 5,9 kg

Volume

10 L

Exigences d'alimentation

100–240 VCA, 50–60 Hz

Alimentation électrique

VCA direct ou batteries integrées

Piles

Taper Li-ion, rechargeable, conforme DOT vie typique : 8 heures



Indice IP

IP65

Refroidissement

Scellé et sans ventilateur

Codeurs

3 axes, quadrature avec ligne de remise à zéro individuelle

Télécommandes

Démarrer, arrêter, équilibrer, fichier suivant et plus

Connectivité

1000 BASE-T

Reconnaissance et configuration des sondes

Automatique pour les sondes Surface Array

Température opérationnelle

0–45 °C

humidité d'exploitation

95 %, sans condensation

Conformité

EN 61010-1, CE, FCC Partie 15B,

ICES-003, AS/NZS, CISPR 22,

RoHS, ASME

Entrées de sonde

4 - 8

Canaux

64, 128 ou 256

Gamme de fréquences

5 Hz–10 MHz

Sortie du générateur/Entraînement de bobine

Jusqu'à 20 Vpp

SOURCE DE COURANT POUR SONDES DE SATURATION

Intervalle

0–1 A

Puissance de sortie maximale

10W

Tension de sortie maximale

15V

ENTRAÎNEMENT MOTEUR POUR SONDES RPC

Tension

0–24 V

Courant de sortie maximal de crête

2 A

Max continu courant de sortie 2

1 A

Puissance continue maximale

10W

ECT

Fréquences

Jusqu'à 160

Nombre de générateurs/pilotes de bobine

2

Modes d'injection

Simultané et continu

Gains du récepteur

Plage de 41 dB, 23–64 dB

Résolution des données

16 bits

Taux d'acquisition/d'échantillonnage

Jusqu'à 50 000 échantillons/s

RFT ET NFT

Fréquences

5

Nombre de générateurs/pilotes de bobine

2

Gains du récepteur

Plage de 50 dB, 26–86 dB

MFL

Gains du récepteur

Plage de 41 dB, 18–59 dB

IRIS UT

Canaux

1, impulsion-écho

Émetteur/récepteur interne

Variateur 0–200

V 0–70 dB (pas de 1 dB)

0–40 dB DAC

Filtres

4 filtres sélectionnables par l'utilisateur

Bande passante du système de 25 MHz

Fréquence du transducteur

5–20 MHz

Numériseur

12 bits, 100 MHz

Fréquence d'impulsion maximale

Jusqu'à 26 kHz

Types scane

Scans A, B et C en temps réel

Vitesse des turbines

Jusqu'à 100 RPS

ECA, TECA, NFA

Connecteur

Matrice simple ou double à 160 broches

Multiplexeur

SmartMUX

RFA

Fréquences

5 Hz à 2 kHz

Nombre de générateurs/pilotes de bobine

2

Gains du récepteur

Plage de 41 dB, 23–64 dB

Connecteur

Connecteur 41 broches
